半导体生产制造

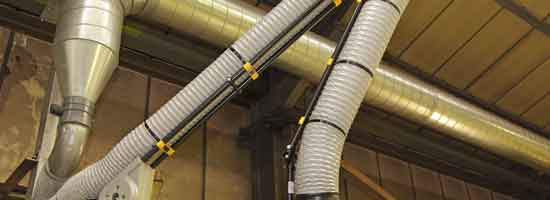

烟雾疏散系统在工作场所扮演着很重要的角色,以保护您员工的身心健康。我们可提供符合当地和国际标准的产品。

半导体生产是一个对工作环境要求很高的场所,对生产工艺和精度要求也颇高,AMETEK DFS的风机典型应用在烟气进化设备,锡膏印刷机和回流焊中。如下是些简介:


烟气净化Fume Evacuation


什么是烟尘净化设备


烟雾净化器是一种针对工业废气烟尘、烟雾而设计的空气净化器,结构由吸尘管道、过滤器、活性炭过滤器、吸尘风机及触摸式微电脑控制器等组成的一个完整的空气净化系统。保证绿色工厂环境标准和员工健康。

烟雾净化器通过风机引力作用,将生产中产生的废气经进气口吸入设备,废气经过设备内的预过滤层、主过滤层、气体滤层等逐级净化,通过净化后的气体能达到环评标准并可重新排放到室内。广泛应用于机械、汽车制造、五金、电子电器、光电、化工、烟草、制药、食品、生物等行业及其它有烟尘、烟雾、粉尘污染的场所。

风机在腔体内的作用



      风机是整个烟雾净化器的动力来源,要求风机有适合的风量,使净化器内有良好的气体流动,保障净化效率。通俗的说用一样的电,风机效率越高越稳定,吸走的烟气容积越大,节能环保效率高。另外一个不可忽视的因素是整机噪音,国家规定整机超过70分贝已经是噪音轻度污染了,所以安装选配合适的风机对整机设计起到了灵魂主导作用。

AMETEK风机优点

  1. 效率高

  2. 能耗低

  3. 超静音





锡膏印刷机SMT

什么是锡膏贴印刷机

       现代锡膏印刷机一般由装版、加锡膏、压印、输电路板等机构组成。它的工作原理是:先将要印刷的电路板固定在印刷定位台上,然后由印刷机的左右刮刀把锡膏或红胶通过钢网漏印于对应焊盘,对漏印均匀的PCB,通过传输台输入至贴片机进行自动贴片。锡膏印刷机现在市面上的设计更加智能化,简单化,取消了以前的那些繁杂的操作程序,可以一键操作。速度也可以自由调节,你可以想快就快,想慢就慢;同时刮刀的角度也可以任意调节,这样全方位的体验,操作起来更加的方便!



风机在锡膏贴片机的工作原理



       风机一般安装位置是在印刷机底部,匹配整机系统要求运行,加工过程中产生真空吸力匹配内部清洗机构吸走残留锡膏到后置过滤纸上。市面上有用无刷变频风机,也有使用传统感应电机。



       为什么要选择AMETEK风机?

体积小

发达地区厂房成本普遍高昂,设备体积越小越好,在工作性能一致的情况下,AMETEK风机是同类性能产品的四分之一。
智能集成一体匹配机器工作环境要求恒温恒湿

温度对湿膏黏度的影响很大,直接影响到产品的核心品质,因此在印刷过程中控制好印刷机内部工作温度是非常重要的。可调速风机可以根据实际工况需求匹配机器一体系统设置。



回流焊 Reflow Oven

什么是回流焊

       回流焊是SMT技术应用非常多的一种生产工艺。回流焊主要适用于表面贴装元器件与印制板的焊接,通过重新熔化预先分配到印制板焊盘上的膏状软钎焊料,实现表面贴装元器件焊端或引脚与印制板焊盘间机械与电气连接的软钎焊,从而实现具有定可靠性的电路功能。

回流焊接一般

风机在回流焊工作流程中作用



      正如上文中说到的,在芯片加工过程中焊膏受热会有助焊烟气流出,例如松香等,风机在系统中的作用是回收这些烟气到回流焊自带的过滤系统,保证工作腔体内的洁净。无疑,回流焊自带的循环净化系统不仅提高了焊接效率和氮气利用率,更环保,符合工作环境要求,无需再考虑外置过滤系统的设计,也不占更多的空间,间接节省了成本。AMETEK风机的优点:

  1. 流量大 吸入气体更多 适用于大型回流焊

  2. 寿命至少2万小时 免维护更换

  3. 智能信号一体控制 匹配整机系统设置

  4. 体积小 只占0.004立方米
